পাইপলাইন সিস্টেমে স্বয়ংক্রিয় অপারেশন এবং বুদবুদ-টাইট সিলিংয়ের জন্য পিএন 16 চাপের নামকরণ সহ সুইং চেক ভালভ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | YOUWEI |
| সাক্ষ্যদান | EAC CE |
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| উপাদান | ঢালাই, পিতল, স্টেইনলেস স্টীল, নমনীয় লোহা, GGG40 | পোর্ট সাইজ | DN50-DN1200,মানক,2"-24",DN50-800,3/4" |
|---|---|---|---|
| শক্তি | ম্যানুয়াল, ইলেকট্রিকাল অ্যাকুয়েটেড, হাইড্রোলিক, হ্যান্ডহুইল অপারেটেড, জিও | চাপ | মাঝারি চাপ, নিম্নচাপ,PN10-16,PN1.0/PN1.6,250PSI |
| মিডিয়া তাপমাত্রা | মাঝারি তাপমাত্রা, স্বাভাবিক তাপমাত্রা, নিম্ন তাপমাত্রা, -10 ~ 100℃ | মিডিয়া | জল, তেল ইত্যাদি, গ্যাস এবং তাই |
| প্রয়োগ | সাধারণ,সেচ,জল বন্টন,শিল্প,জল ব্যবস্থা | গঠন | গেট, বাটারফ্লাই, নন-রাইজিং গেট ভালভ |
| স্ট্যান্ডার্ড বা অমানক | স্ট্যান্ডার্ড | পণ্যের নাম | গেট ভালভ, নন-রাইজিং স্টেম DN40-DN600 সহ কাস্ট আয়রন ইলেকট্রিক গেট ভালভ, DIN/BS ডাবল সকেট টাইপ রেসিলি |
| স্ট্যান্ডার্ড | DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 | আকার | DN40-DN600,DN50 ~ DN 1000,2''-24'',DN15 থেকে100 |
| সংযোগ | ফ্ল্যাঞ্জ এন্ডস,ডাবল ফ্ল্যাঞ্জড,বিএসপি,সকেট এন্ডস,ফিমেল থ্রেড | শরীরের উপাদান | নমনীয় আয়রন, DI/CI, DI, ঢালাই আয়রন, ব্রাস |
| রঙ | নীল, গ্রাহকের অনুরোধ, গ্রাহকের প্রয়োজন, হলুদ, ধূসর | মাঝারি | জল, জল তেল গ্যাস |
| টাইপ | গেট ভালভ, সাধারণ খোলা, 2-পথ, নন-রাইজিং স্টেম/এনআরএস | ভালভ টাইপ | গেট ভালভ |
| সিল | রাবার রেখাযুক্ত, ধাতু, PTFE | ||
| বিশেষভাবে তুলে ধরা | PN 16 সুইং চেক ভালভ,স্বয়ংক্রিয় অপারেশন চেক ভালভ,বুদবুদ-শক্ত সিলিং নন-রিটার্ন ভালভ |
||
পণ্যের বর্ণনা

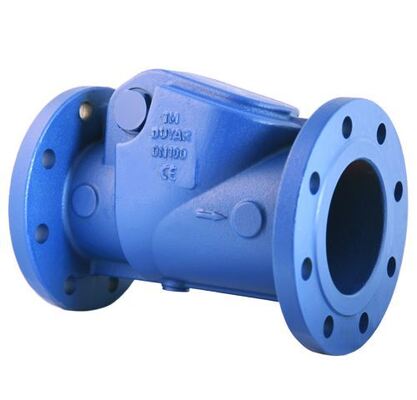

সুইং চেক ভালভ (PN 16)
সুইং চেক ভালভ (পিএন 16) হল একটি স্ব-অ্যাক্টিভেশন, স্বয়ংক্রিয় নন-রিটার্ন ভালভ যা পাইপলাইন সিস্টেমে বিপরীত প্রবাহ রোধ এবং সমালোচনামূলক সরঞ্জাম রক্ষা করার জন্য ডিজাইন করা হয়েছে।একটি hinged ডিস্ক ব্যবহার করে যা একটি pivot উপর অবাধে swings, ভালভ সামনের প্রবাহের অনুমতি দেয় এবং স্বয়ংক্রিয়ভাবে মহাকর্ষ এবং ব্যাকফ্লো চাপ দ্বারা বন্ধ হয়।অনুভূমিক বা উল্লম্ব-উপরে প্রবাহের ইনস্টলেশনে স্বল্প রক্ষণাবেক্ষণের অপারেশন.
মূল বৈশিষ্ট্য ও উপকারিতা
- স্বয়ংক্রিয় অপারেশনঃবাহ্যিক শক্তি বা নিয়ন্ত্রণ ব্যবস্থা ছাড়াই ফাংশন। ডিস্কটি সামনের প্রবাহের চাপের অধীনে খোলে এবং প্রবাহ বন্ধ বা বিপরীতের সাথে দ্রুত বন্ধ হয়।
- নিম্ন প্রবাহ প্রতিরোধেরঃসম্পূর্ণ খোলা অবস্থানে, ডিস্কটি প্রবাহের পথ থেকে পরিষ্কারভাবে ঝাঁকুনি দেয়, যা চাপের পতন এবং অশান্তিকে হ্রাস করে।
- বাবল-টাইট সিলঃডিস্কে একটি ইলাস্টোমার সিলিং রিং দিয়ে সজ্জিত, যা শরীরের একটি মেশিনযুক্ত বা লেপযুক্ত ধাতব আসনের সাথে মিলিত হয়, বন্ধ অবস্থানে ইতিবাচক বন্ধ এবং শূন্য ফুটো নিশ্চিত করে।
- PN 16 চাপ রেটিংঃ20 ডিগ্রি সেলসিয়াস (68 ডিগ্রি ফারেনহাইট) এ 16 বার (1.6 এমপিএ / 232 পিএসআই) এর সর্বোচ্চ কাজের চাপের জন্য রেট করা হয়েছে, যা শিল্প ও পৌর অ্যাপ্লিকেশনগুলির বিস্তৃত জন্য উপযুক্ত।
- দৃঢ় নির্মাণঃভারী দায়িত্বের দেহ এবং অভ্যন্তরীণ উপাদানগুলি জল হ্যামার শক এবং পুনরাবৃত্তি সাইক্লিং সহ্য করতে ডিজাইন করা হয়েছে।
- মাল্টিপল ডিস্ক ও আর্ম ডিজাইনঃস্ট্যান্ডার্ড ডিস্ক, লিভার এবং ওজন বা স্প্রিং-সহায়তাযুক্ত ডিজাইনের সাথে বন্ধের গতি নিয়ন্ত্রণ করতে, স্ল্যাম হ্রাস করতে এবং উল্লম্ব লাইনে অপারেশন সক্ষম করতে উপলব্ধ।
- পূর্ণ এবং হ্রাসকৃত বোরে বিকল্পঃনির্দিষ্ট চাপ পতন এবং খরচ প্রয়োজনীয়তা অনুসারে উপলব্ধ।
টেকনিক্যাল স্পেসিফিকেশন
| স্পেসিফিকেশন | বিস্তারিত |
|---|---|
| ডিজাইন ও উৎপাদন মান | EN 12334, আইএসও 5752 (মুখোমুখি), আইএসও 5208 (গোলাপের হার A) |
| চাপের রেটিং | PN 16 (ক্লাস 125 এর সমতুল্য) |
| আকারের পরিসীমা | DN 40 (11⁄2") থেকে DN 600 (24") (সাধারণ পরিসীমা) |
| শরীরের উপাদান | নমনীয় লোহা (EN-GJS-500-7) অথবা ঢালাই লোহা (EN-GJL-250) |
| ডিস্ক / ক্ল্যাপার | নমনীয় লোহা বা ঢালাই লোহা, ইন্টিগ্রেটেড মোল্ড বা প্রতিস্থাপনযোগ্য ইলাস্টোমার সিলিং রিং সহ (এনবিআর বা ইপিডিএম মান) |
| সিট রিং | মেশিনযুক্ত ইন্টিগ্রেটেড বডি সিট বা স্টেইনলেস স্টীল (এআইএসআই ৩০৪/৩১৬) ইনপুট রিং উন্নত পরিধান প্রতিরোধের জন্য |
| হিংজ পিন & বুশিং | ক্ষয়-মুক্ত পিভটিং অ্যাকশন জন্য স্টেইনলেস স্টীল (AISI 304/316) |
| গ্যাসেট | EPDM/NBR পূর্ণ মুখের রিং গ্যাসকেট স্ট্যান্ডার্ড, PN 16/ক্লাস 125 ফ্ল্যাঞ্জের জন্য উপযুক্ত |
| বাহ্যিক আবরণ | উচ্চমানের ইপোক্সি পাউডার লেপ (প্রায় 250 μm) EN 14901 অনুযায়ী, সাধারণত RAL 5012 |
প্রকার ও কনফিগারেশন
- স্ট্যান্ডার্ড সুইং চেক (অনুভূমিক):উচ্চতর প্রবাহের দিকের অনুভূমিক পাইপলাইনগুলির জন্য। বন্ধ করার জন্য মহাকর্ষের উপর নির্ভর করে।
- উল্লম্ব সুইং চেকঃবিশেষভাবে উর্ধ্বমুখী প্রবাহের সাথে উল্লম্ব পাইপলাইনে সঠিক ডিস্ক বন্ধকরণ নিশ্চিত করার জন্য একটি counterweight বা স্প্রিং প্রক্রিয়া দিয়ে ডিজাইন করা।
- নন-স্লাম / সাইলেন্ট চেক:প্রবাহ বিপরীত করার আগে দ্রুত, নিয়ন্ত্রিত বন্ধকে সহায়তা করার জন্য একটি বাহ্যিক লিভার এবং ওজন বা একটি অভ্যন্তরীণ স্প্রিং প্রক্রিয়া অন্তর্ভুক্ত করে, কার্যকরভাবে জল হ্যামার এবং ডিস্ক স্ট্যাম প্রতিরোধ করে।
- ওয়েফারের ধরন (ডাবল-প্লেট):সীমিত স্থানের অ্যাপ্লিকেশনগুলির জন্য একটি কমপ্যাক্ট, হালকা বিকল্প (সাধারণত PN16/PN40 রেটযুক্ত, পৃথক পণ্য বিভাগ) ।
সিলিং ইলাস্টোমার অপশন
- এনবিআর (নাইট্রিল):জল, তেল, জ্বালানী এবং হাইড্রোকার্বনের জন্য স্ট্যান্ডার্ড।
- ইপিডিএমঃপানীয় জল, গরম পানি (১২০ ডিগ্রি সেলসিয়াস পর্যন্ত), বাষ্প, এবং দুর্বল রাসায়নিকের জন্য স্ট্যান্ডার্ড। আবহাওয়ার জন্য চমৎকার।
- FKM (Viton ®):আক্রমণাত্মক রাসায়নিক, উচ্চ তাপমাত্রা, এবং সুগন্ধি হাইড্রোকার্বন জন্য।
- HNBR, CR (Neoprene):নির্দিষ্ট রাসায়নিক বা সমুদ্র জলের জন্য উপলব্ধ।
অ্যাপ্লিকেশন
- পাম্প ডিসচার্জ লাইনঃ ব্যাকফ্লো প্রতিরোধ এবং পাম্প রক্ষা করতে
- জল ও নিকাশী ব্যবস্থা: ট্রান্সমিশন ও বিতরণ নেটওয়ার্কে
- গরম, বায়ুচলাচল এবং এয়ার কন্ডিশনার (এইচভিএসি) সিস্টেমঃ শীতল এবং গরম করার সার্কিটে
- অগ্নি সুরক্ষা ব্যবস্থাঃ স্প্রিংকলার এবং স্ট্যান্ডপাইপ লাইনে
- শিল্প প্রক্রিয়া লাইনঃ সাধারণ জল, রাসায়নিক এবং অন্যান্য মিডিয়া পরিষেবার জন্য (সামঞ্জস্যের উপর নির্ভরশীল)
- সেচ এবং জল গ্রহণ ব্যবস্থা
সমালোচনামূলক ইনস্টলেশন ও নির্বাচন নোট
প্রবাহের দিকনির্দেশনা ও দিকনির্দেশনাঃসঠিক প্রবাহের দিকের সাথে ইনস্টল করা আবশ্যক (দেহের উপর তীর) । স্ট্যান্ডার্ড সুইং চেকগুলি ডিস্ক চক্রের পিনটি অনুভূমিকভাবে কঠোরভাবে অনুভূমিক ইনস্টলেশন প্রয়োজন।উল্লম্ব ইনস্টলেশন শুধুমাত্র বিশেষভাবে ডিজাইন উল্লম্ব সুইং চেক ভালভ সঙ্গে অনুমোদিত.
আকারঃভালভের আকার অবশ্যই প্রকৃত প্রবাহের গতির জন্য হতে হবে। অল্প আকারের ভালভ উচ্চ চাপের পতন এবং অকাল পোশাকের কারণ হতে পারে; অতিরিক্ত আকারের ভালভ ডিস্ক ফ্ল্যাটার এবং অকাল ব্যর্থতার কারণ হতে পারে।
ওয়াটার হ্যামার মিটিগেশনঃদ্রুত পাম্প বন্ধ বা প্রবাহ বিপরীত সম্ভাবনা সঙ্গে সিস্টেম, একটি অ-স্লাম (নিরব) চেক ভালভ বা একটি বহিরাগত ড্যাশপট দৃঢ়ভাবে সুপারিশ করা হয়।
উপরের/নিচের দিকে সোজা রানঃস্থিতিশীল প্রবাহ এবং সঠিক ডিস্ক অপারেশন নিশ্চিত করার জন্য ভালভের আগে এবং পরে ন্যূনতম সোজা পাইপ দৈর্ঘ্যের জন্য প্রস্তুতকারকের নির্দেশিকাগুলি দেখুন।
অর্ডারিং নামকরণ
উদাহরণস্বরূপ অর্ডার কোড বিন্যাসঃ
SCV - DN200 - PN16 - DI - EPDM - STD - HW
(স্হিং চেক ভালভ, আকার DN200, চাপ PN16, নমনীয় লোহা শরীর, EPDM সীল, স্ট্যান্ডার্ড অনুভূমিক টাইপ, ফ্ল্যাঞ্জড শেষ)
