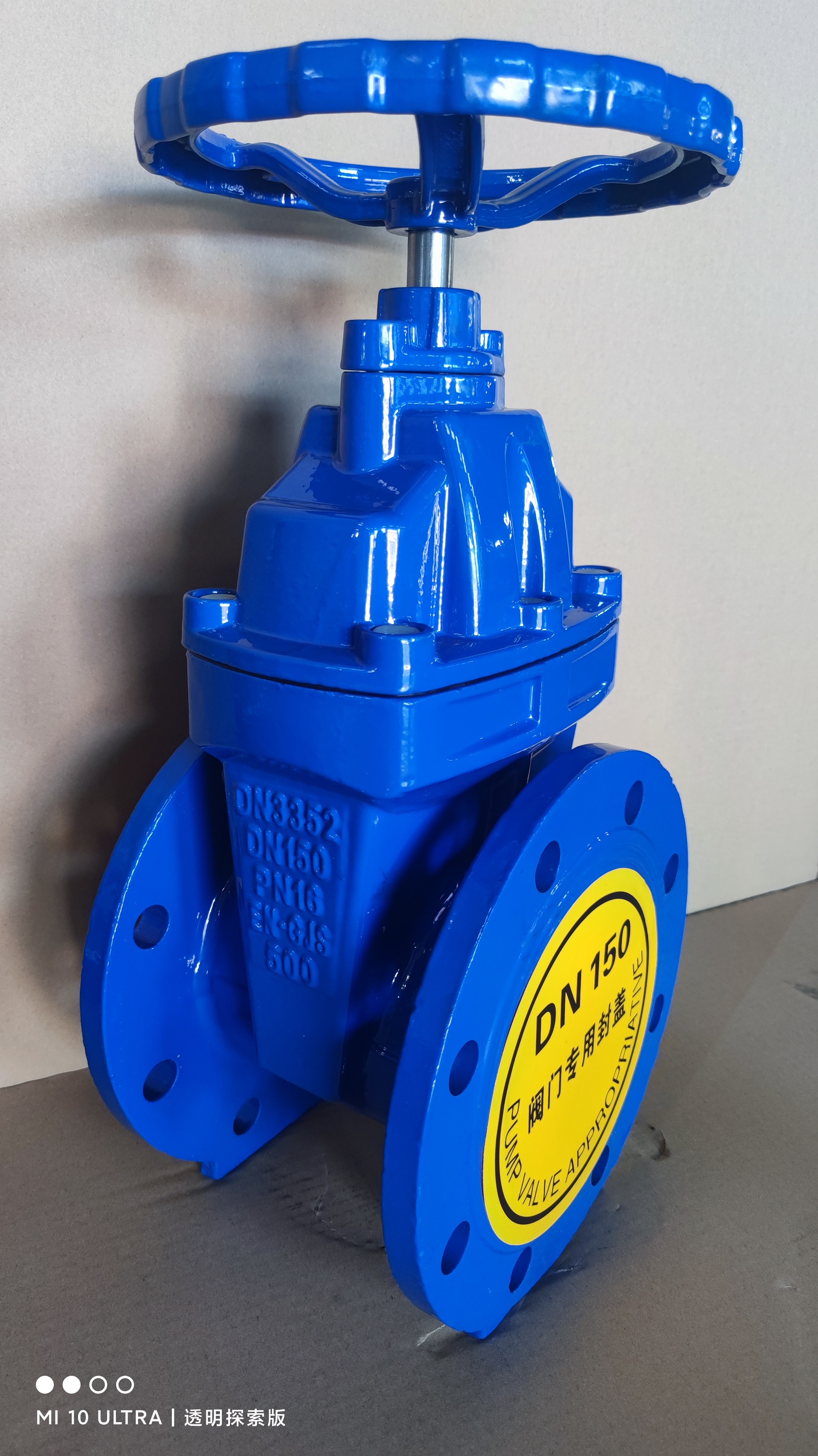

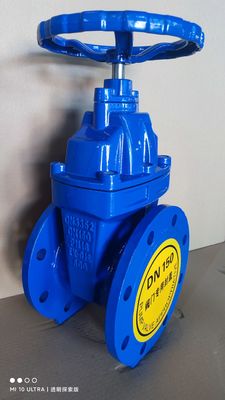

ম্যানুয়াল অপারেটেড ফাংশন সহ কাস্টমাইজড নমনীয় আয়রন ফ্ল্যাঞ্জড সফট সিল Pn16 গেট ভালভ
| Place of Origin | China |
|---|---|
| পরিচিতিমুলক নাম | Youwei Fluid |
| সাক্ষ্যদান | Quality system certificate |
| নথি | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
পণ্যের বর্ণনা
এইম্যানুয়ালি চালিত গেট ভালভএটি শিল্প ও পৌর জল ব্যবস্থার সঠিক প্রবাহ নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে।উচ্চমানের নমনীয় লোহা (GGG50), এটি উচ্চ চাপের অবস্থার মধ্যেও ব্যতিক্রমী স্থায়িত্ব এবং জারা প্রতিরোধের নিশ্চয়তা দেয়।ফ্ল্যাঞ্জ ডিজাইনঅনুসারেPN16 চাপ মান , ANSI, DIN, বা BS স্পেসিফিকেশনের সাথে পাইপলাইনে নির্বিঘ্নে সংহতকরণ সক্ষম করে।
পণ্যের বৈশিষ্ট্য
1. অ-বিষাক্ত ক্ষয় প্রতিরোধক লেপঃ ভালভের অভ্যন্তরীণ এবং বাইরের উভয় পৃষ্ঠই অ-বিষাক্ত ইপোক্সি পাউডার ইলেক্ট্রোস্ট্যাটিক লেপ, অ্যান্টি-ক্ষয় দীর্ঘ জীবন, পানীয় জলে সরাসরি ব্যবহার করা যেতে পারে,খাদ্য ও ওষুধ শিল্প।
2উপাদানঃ ভালভের দেহ, ক্যাপ, গেট এবং হ্যান্ডহুইল সবই নোডুলার লোহার তৈরি, উচ্চ শক্তি এবং জারা প্রতিরোধের সাথে।ভালভ আসন এবং শরীর কোন যন্ত্রপাতি ছাড়া স্পষ্টতা ঢালাই দ্বারা সম্পূর্ণরূপে গঠিত হয়.
3. তিনটি ও-রিং সিল, অক্ষীয় স্ব-সিলিংয়ের কার্যক্রমের অধীনে পানির চাপ, প্যাকিং সিল সামঞ্জস্যের কোনও সমস্যা নেই।শীর্ষ ধুলোরোধী রিং বহিরাগত অমেধ্য শেল ভিতরে প্রবেশ করতে বাধা দেয়.
4. যখন ভালভ সম্পূর্ণরূপে খোলা হয়, গেটটি প্রবাহ চ্যানেল থেকে সম্পূর্ণরূপে উত্তোলন করা হয় এবং আসনের নীচে কোনও রোল নেই, যা বিভিন্ন জিনিস জমা করা সহজ নয়।এটি সোজা পাইপ সমতুল্য এবং সর্বনিম্ন প্রবাহ প্রতিরোধের আছে.
টেকনিক্যাল স্পেসিফিকেশন
1. EN 1171, BS5163, EN 1074-1 এবং 2 অনুযায়ী নকশা।
2বিএস ৫১৬৩, ডিআইএন ৩২০২ অনুযায়ী মুখোমুখি মাত্রা।
3. EN 12266, IS05208 মান অনুযায়ী হাইড্রোলিক পরীক্ষা।
4. EN 1092-2, ISO 7005-2 অনুযায়ী ফ্ল্যাঞ্জ ড্রিলিং।
প্রযুক্তিগত পরামিতি
প্রধান প্রযুক্তিগত পরামিতি
|
পরীক্ষার চাপ |
PN10 শেলঃ 1.5MPa |
সিলিংঃ ১.১ এমপিএ সিলঃ ১.৭৬ এমপিএ সিলিংঃ ২.৭৫ এমপিএ |
|---|---|---|
| বাস্তবায়ন মান |
ডিআইএন ১১৭১ |
|
| ড্রাইভ পথ |
ম্যানুয়াল, ইলেকট্রিক, নিউম্যাটিক |
|
| প্রযোজ্য তাপমাত্রা |
0°C থেকে 80°C |
|
| সংযোগ শেষ |
ফ্ল্যাঞ্জঃ BS EN1092-2 |
|
| পৃষ্ঠের চিকিত্সা |
ইপোক্সি পাউডার লেপ, 150-50Oum, AWWA C550 স্ট্যান্ডার্ড অনুযায়ী। |
|
| অ্যাপ্লিকেশন পরিসীমা |
পানীয় জল, জল সরবরাহ ও নিষ্কাশন, নিকাশ, সেচ, এয়ার কন্ডিশনার, অগ্নিনির্বাপক পাইপ ইত্যাদি। |
|
প্রধান অংশের উপাদান
| না। | উপাদান | উপাদান |
|---|---|---|
|
01 |
দেহ |
নমনীয় লোহা GGG50 |
|
02 |
প্লাস্টিকের কিল |
নমনীয় লোহা GGG50/EPDM |
|
03 |
স্টেম |
স্টেইনলেস স্টীল Cr13, 304, 316 |
|
04 |
সকেট হেড স্ক্রু |
গ্যালভানাইজড কার্বন ইস্পাত |
|
05 |
বোনাট |
নমনীয় লোহা GGG50 |
| 06 |
০-রিং |
এনবিআর বা ইপিডিএম |
| 07 |
গ্রন্থি |
নমনীয় লোহা GGG50 |
| 08 |
হ্যান্ড হুইল |
নমনীয় লোহা GGG50 |
| 09 |
হেক্সাগোনাল বোল্ট |
গ্যালভানাইজড কার্বন ইস্পাত |
| 10 |
ফ্ল্যাট গ্যাসকেট |
গ্যালভানাইজড কার্বন ইস্পাত |
| 11 |
ধুলো রিং |
এনবিআর বা ইপিডিএম |
| 12 |
হেক্সাগোনাল বোল্ট |
গ্যালভানাইজড কার্বন ইস্পাত |
| 13 |
ফ্ল্যাট গ্যাসকেট |
গ্যালভানাইজড কার্বন ইস্পাত |
| 14 |
ও-রিং |
এনবিআর বা ইপিডিএম |
| 15 |
থ্রাস্ট রিং |
ব্রাস H62 বা Hpb59-1 |
| 16 |
কভার গ্যাসকেট |
ইপিডিএম |
| 17 |
ডিস্ক বাদাম |
ব্রোঞ্জ ZQSn5-5-5 |
দ্রষ্টব্যঃ উপরের উপাদান তালিকা একাধিক এবং সমান্তরাল, প্রথমটি মৌলিক কনফিগারেশন, যদি আপনার অন্যান্য প্রয়োজনীয়তা থাকে তবে দয়া করে আদেশে নির্দিষ্ট করুন।
ঐচ্ছিক আনুষাঙ্গিকঃ হ্যান্ড হুইল ড্রাইভ ক্যাপ, বৈদ্যুতিক ডিভাইস, বায়ুসংক্রান্ত ডিভাইস, 2Cr13, 304, 316 স্টেম H62, Hpb59-1 তামার থ্রাস্ট রিং।
